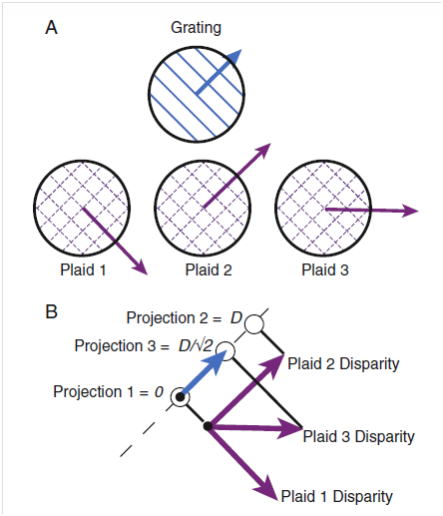

図22　(A)グレーティングとプレードパターンにおける視差ベクトル（矢印）。視差方向は0°もしくは±45°。(B) グレーティングパターンの視差軸線（点線で表示）に投影されたプレードパターンの視差（プレード視差ベクトルの出発点はグレーティングパターンの視差ベクトルからはずらして表示）。斜め実線はグレーティングパターンの視差軸線と直角に交わってプレードパターンの視差投影(projected disparity)を作る。3種類のプレードパターンのそれぞれを斜め下方向（プレード１）、水平方向（プレード3）そして斜め上方向（プレード2）にシフトさせ、プレード2の投影視差をDとすると、プレード3のそれはD/√２、プレード１のそれは視差0となる。この場合、プレード１とプレード2は同一量の水平視差となるが、プレード１が手前に、プレード3が中央に　プレード2がもっとも奥に位置して視える(Farell & Ng 2014)
